不銹鋼氣動三通球閥技術原理

由于它的流體阻力低、結構簡單、體型小、重量輕、適應性強等優點，不銹鋼氣動三通球閥受到消費者的歡迎。不銹鋼氣動三通球閥和法蘭閘閥屬于同一類型的閘閥。不同的是，它關掉件是一個圓球，繞閥體中線轉動來啟閉。主要用于斷開、分配和改變管道介質的流向。今天，本文將帶您了解閥門行業不銹鋼氣動三通球閥技術原理。

一、打開過程:a、在關掉位置，圓球被閥座的機器壓力壓靠在閥座上；b、逆時針旋轉手輪，閥座反向挪動，閥座底部的角平面使圓球脫離閥座；c、閥座持續提高，與閥座螺旋槽里的導向銷相互作用力，使球開始無磨擦旋轉；d、直到全開位置，閥座提高到位置，球轉動到全開位置。

二。關掉過程:a、關掉時，順時針方向轉動手輪，閥座開始降低，圓球離開閥座開始轉動；b、繼續轉動手輪，閥座受到嵌在手輪上螺旋槽里的導向銷的功效，使閥座和圓球同時轉動90；c、將要關掉時，球已轉動90不和閥座觸碰；D.在手輪的后幾轉中，閥座底部的角平面機械地楔住圓球，把它緊緊地壓在閥座上，實現完全密封。

不銹鋼氣動三通球閥只需用氣動執行機構在氣源和較小的轉動力矩下轉動90度，就能關掉嚴密。閥體的等內壁為介質提供了一個阻力很小的直達流道。一般來說，球閥適合直接開啟和關掉。球閥結構緊湊，操作維護方便。

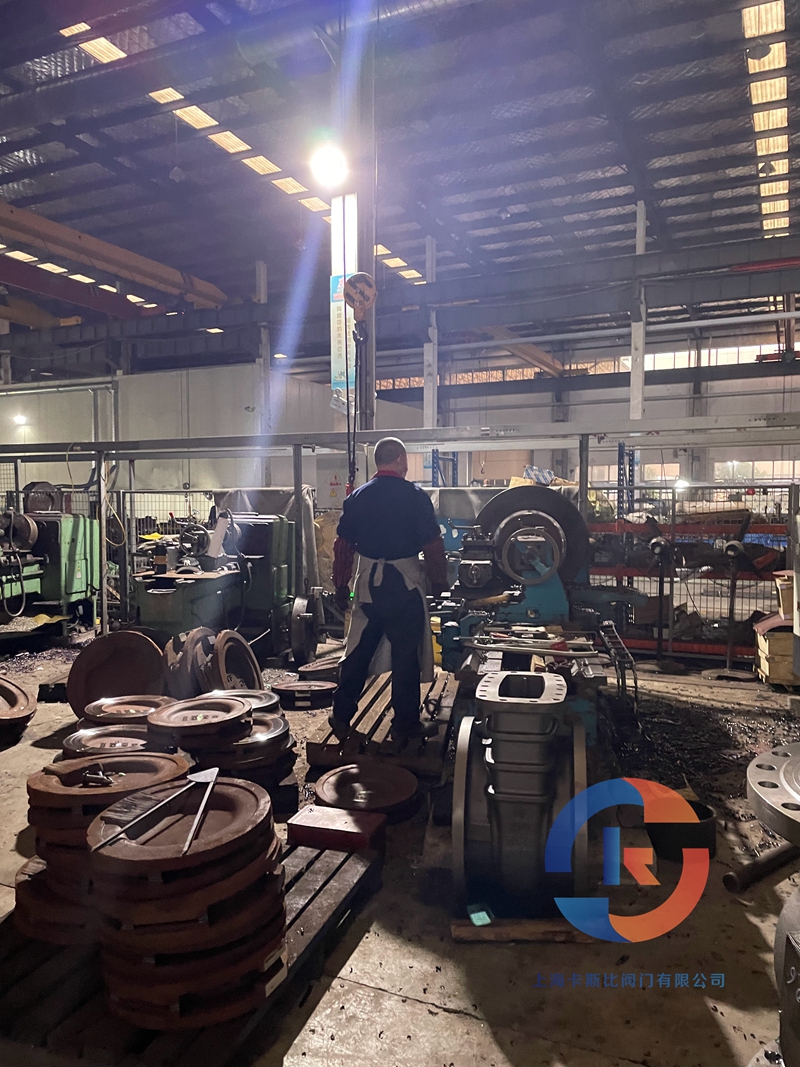

上?？ㄋ贡乳y門有限公司擁有集科研、設計制造、銷售服務于一體的綜合性企業。主要產品：閘閥，截止閥，止回閥，安全閥，疏水閥，隔膜閥，減壓閥，球閥，柱塞閥，蝶閥，防爆閥門，電動閥門，氣動閥門，水力控制閥，化工通用閥門等，閥門可采用手動、電動、齒輪傳動、氣動等各種驅動裝置。咨詢電話：17317980153（微信同號）
